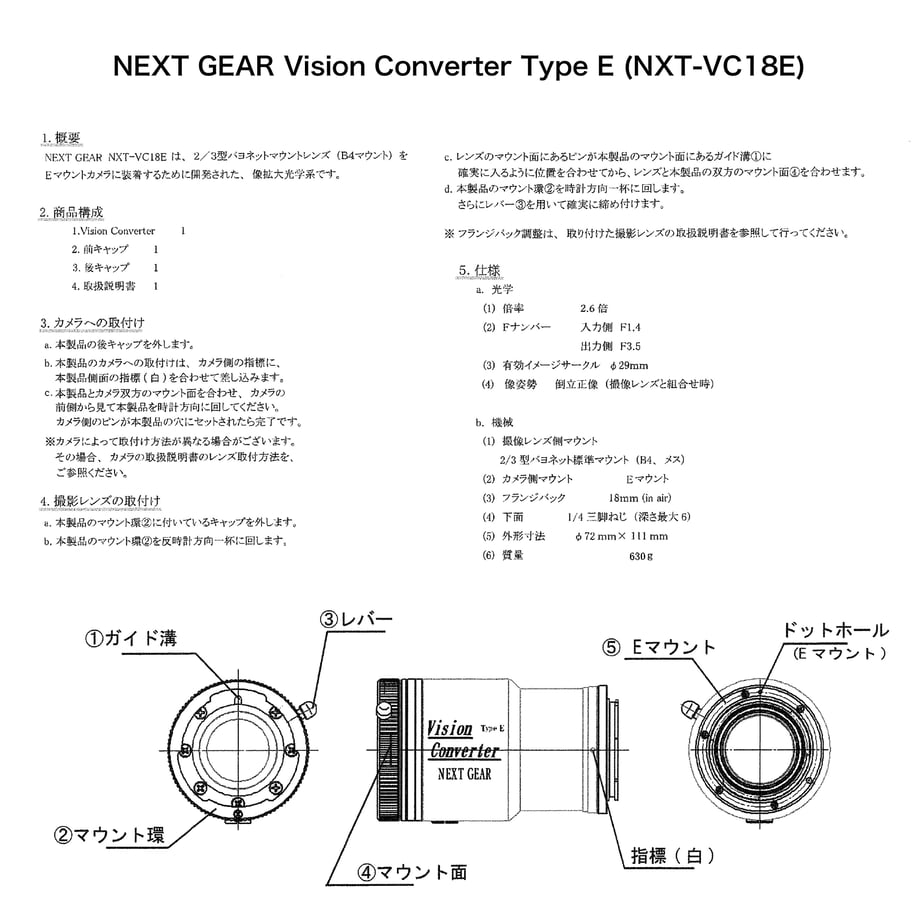

【製品概要】 2/3型バヨネットマウントレンズ(B4マウント)をEマウントカメラに装着するための像拡大光学系。 対応イメージフォーマットはスーパー35mm。 画角の変化がなく、イメージ通りの撮影が可能。 底面にレンズサポート用ネジ穴(1/4インチ)を用意。 ※本製品は電子接点を設けておりません。レンズへの電源供給やカメラとのデータ通信は行いません。レンズへの電源供給を行いたい場合はお問い合わせください。 ※本製品にレンズを取り付け、そのままの状態でご使用になられると、本製品のカメラ側マウント面の破損やカメラ本体のマウント面の破損につながる恐れがあります。底面のレンズサポート用ネジ穴(1/4インチ)を使用して支えていただくか、レンズを直接下から支え補助していただくことを推奨しております。 【使用方法】 ■カメラへの取り付け a. 本製品の後キャップを外します。 b. 本製品のカメラへの取付は、カメラ側の指標に本製品側面の指標(白)を合わせて差し込みます。 c. 本製品とカメラ双方のマウント面を合わせ、カメラの前側から見て本製品を時計方向に回してください。カメラ側のピンが本製品の穴にセットされたら完了です。 ※カメラによって取付方法が異なる場合がございます。その場合、カメラの取扱説明書のレンズ取付方法をご参照ください。 ■撮影レンズの取り付け a. 本製品のマウント環②に付いているキャップを外します。 b. 本製品のマウント環②を反時計方向一杯に回します。 c. レンズのマウント面にあるピンが本製品のマウント面にあるガイド溝①に確実に入るように位置を合わせてから、レンズと本製品の双方のマウント面④を合わせます。さらにレバー③を用いて確実に締め付けます。 ※フランジバック調整は、取り付けた撮影レンズの取扱説明書を参照して行なってください。 【商品構成】 1：Vision Converter *1 2：前キャップ *1 3：後キャップ *1 4：取扱説明書 *1 【製品仕様】 ■光学 倍率：2.6倍 Fナンバー：入力側F1.4 出力側F3.5 有効イメージサークル：Φ29mm 像姿勢：倒立正像 (撮像レンズと組み合わせ時) ■機械 撮像レンズ側マウント：2/3型バヨネット標準マウント (B4、メス) カメラ側マウント：Eマウント フランジバック：18mm (in air) 下面：1/4三脚ネジ (深さ最大6) 外形寸法：Φ72mm×111mm 質量：630g
